ما هو الفرق بين المرحل الكهروميكانيكي ومرحل الحالة الصلبة؟ - شرح EMR مقابل SSR

مبادئ عمل المرحلات الكهرومغناطيسية ومرحلات الحالة الصلبة

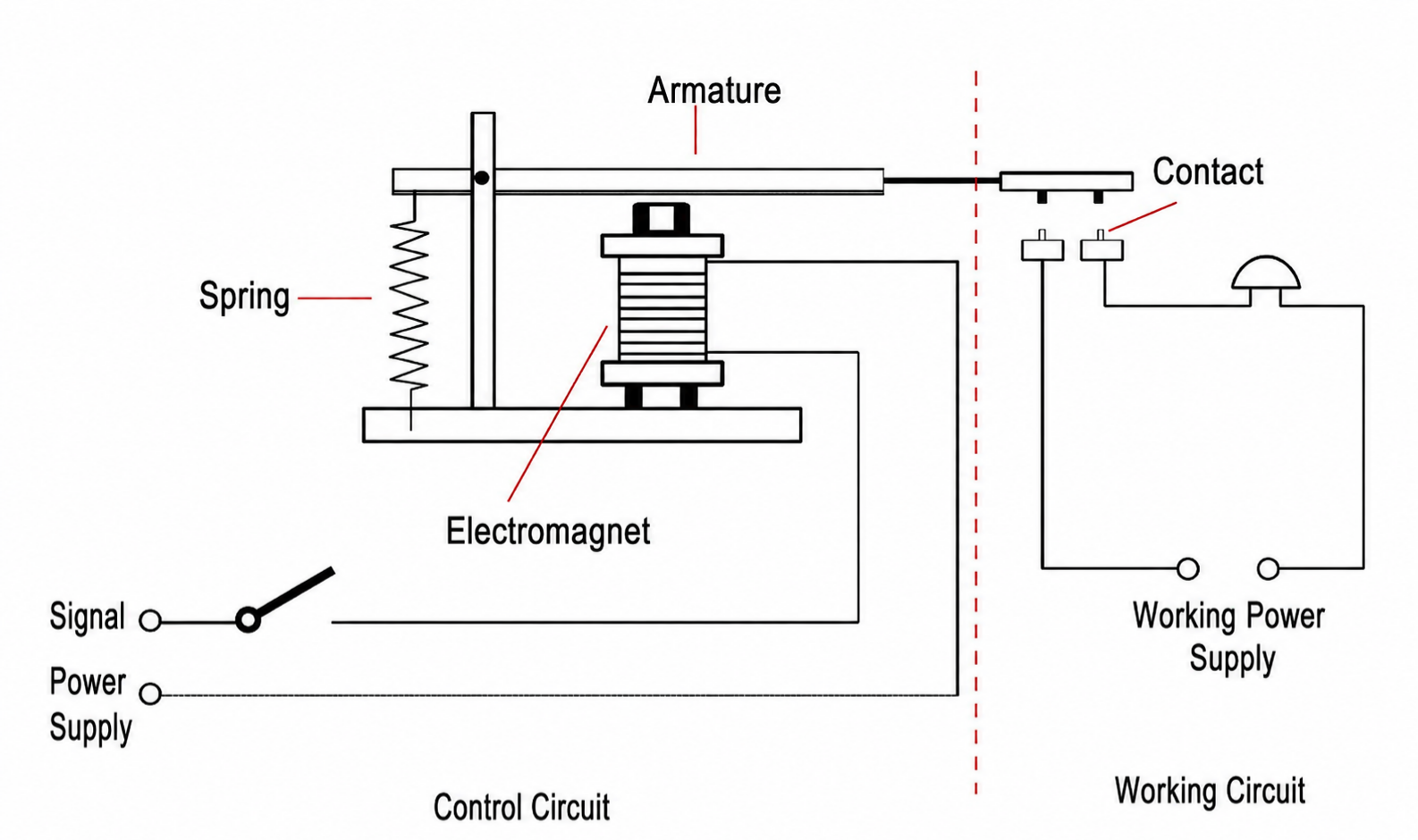

التتابع الكهرومغناطيسي (EMR)

يعود تاريخ المرحلات الكهرومغناطيسية إلى تطور تكنولوجيا التلغراف في القرن التاسع عشر. يعتمد تشغيلها على الحث الكهرومغناطيسي: عندما يتم تنشيط الملف الموجود في طرف التحكم، فإنه يولد مجالًا مغناطيسيًا يجذب عضو الإنتاج، مما يتسبب في إغلاق أو فتح نقاط الاتصال الميكانيكية وبالتالي التحكم في دائرة الحمل.

الخصائص:

• يحتوي على أجزاء متحركة مادية (جهات الاتصال وحديد التسليح).
• تشبه عملية التحكم "مفتاحًا فعليًا" مع حالات تشغيل/إيقاف بديهية وواضحة.
• تخضع لمشاكل التآكل الميكانيكي والانحناء وارتداد الاتصال.

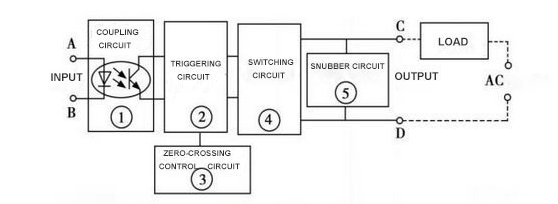

مرحل الحالة الصلبة (SSR)

مرحلات الحالة الصلبة هي نوع جديد من المرحلات التي ظهرت في العقود الأخيرة مع تطور أجهزة أشباه موصلات الطاقة. وهي لا تحتوي على أي اتصالات ميكانيكية داخليًا وتتكون عادةً من مكونات مثل optocouplers أو الثايرستور (SCRs) أو triacs أو MOSFETs أو IGBTs. يتم عزل إشارة التحكم عند طرف الإدخال بصريًا ثم تقوم بتشغيل أو إيقاف تشغيل أجهزة أشباه موصلات الطاقة، وبالتالي التحكم في دائرة الحمل.

الخصائص:

• لا توجد مكونات ميكانيكية. ويتم التبديل من خلال العناصر الإلكترونية.
• سرعة تحويل عالية (عادةً مستوى مللي ثانية أو حتى مستوى ميكروثانية).
• تشغيل هادئ بدون انحناء أو تآكل ميكانيكي.
• يعرض انخفاض الجهد إلى الأمام وتيار التسرب الطفيف.

الأداء الرئيسي والاختلافات المميزة

غالبًا ما تحدد اختلافات الأداء في المرحلات قيمة تطبيقها بشكل مباشر. تشمل الفروق الرئيسية ما يلي:

سرعة التبديل

عادة ما يتم تبديل المرحلات الكهرومغناطيسية، المقيدة بالتشغيل الميكانيكي، في غضون 5-20 مللي ثانية. مرحلات الحالة الصلبة، التي يتم التحكم فيها بالكامل بواسطة المكونات الإلكترونية، تحقق أوقات استجابة أقل من 1 مللي ثانية، مما يجعلها مناسبة للتحكم عالي التردد.

العمر والموثوقية

يعتمد عمر EMR على متانة الاتصال. في حين أن التحمل الميكانيكي يمكن أن يصل إلى ملايين الدورات، فإن التحمل الكهربائي غالبًا ما يصل إلى ذروته عند مئات الآلاف من الدورات، مع تدهور كبير في ظل ظروف التيار العالي أو التبديل المتكرر. تفتقر أجهزة SSR إلى التآكل الميكانيكي، ومن الناحية النظرية توفر عمرًا لا نهائيًا تقريبًا. ويمكن أن تعمل بثبات على المدى الطويل طالما بقيت المكونات الإلكترونية سليمة.

الضوضاء والتداخل الكهرومغناطيسي

تنتج السجلات الطبية الإلكترونية صوت "نقر" أثناء التبديل، وقد يؤدي الانحناء بين جهات الاتصال إلى حدوث تداخل كهرومغناطيسي. تعمل أجهزة SSR بصمت تام دون حدوث انحناء، مما يجعلها مناسبة بشكل خاص للمعدات الطبية والمختبرية ومعدات الاتصالات الحساسة للضوضاء.

استهلاك الطاقة وتوليد الحرارة

تستهلك السجلات الطبية الإلكترونية الطاقة عند تنشيط الملف، ولكن انخفاض الجهد عبر نقاط الاتصال يكون منخفضًا للغاية بمجرد توصيله، مما يؤدي إلى استهلاك طاقة إضافي لا يُذكر في قسم الحمل. تولد أجهزة SSR حرارة ملحوظة بسبب انخفاض جهد التوصيل عند زيادة تيار الحمل، مما يستلزم تصميمًا إضافيًا لتبديد الحرارة.

العزلة والسلامة

لا تظهر السجلات الطبية الإلكترونية أي تسرب فعليًا عندما تكون نقاط الاتصال مفتوحة، مما يوفر عزلاً ممتازًا. عادةً ما يكون لدى SSRs تيار تسرب صغير في حالة التوقف، مما يتطلب اهتمامًا خاصًا للتطبيقات التي تتطلب "تسرب صفر" (على سبيل المثال، أدوات القياس، المعدات الطبية).

سيناريوهات التطبيق واعتبارات الاختيار

يعتمد اختيار التتابع على نوع الحمل وتكرار التحكم وبيئة التشغيل وقيود الميزانية.

السيناريوهات المناسبة للمرحلات الكهرومغناطيسية

التحكم في التردد المنخفض : الأحمال التقليدية مثل الإضاءة والسخانات والمحركات.

ارتفاع التيارات العالية : اتصالات EMR تتحمل بشكل أفضل تيارات التدفق.

قيود الميزانية : توفر السجلات الطبية الإلكترونية تكلفة منخفضة مع سهولة الصيانة والاستبدال.

السيناريوهات المناسبة لمرحلات الحالة الصلبة

تحكم عالي التردد : التحول السريع في خطوط الإنتاج الآلي.

البيئات الحساسة للضوضاء : المستشفيات والمختبرات والأدوات الدقيقة.

ظروف قاسية : توفر وحدات SSR موثوقية أكبر في إعدادات الاهتزاز العالي أو الرطوبة العالية.

الاتجاه نحو الاستخدام الهجين

غالبًا ما يجمع المهندسون السجلات الطبية الإلكترونية (EMRs) وSSRs (السجلات الطبية الإلكترونية) داخل الأنظمة. على سبيل المثال، تتعامل أجهزة SSR مع التبديل السريع عالي التردد بينما توفر السجلات الطبية الإلكترونية العزل النهائي أو فصل دائرة الطوارئ. يعمل هذا النهج على إطالة العمر مع تقليل التكاليف.

مقارنة اختبار العمر والموثوقية

يعد العمر مقياسًا مهمًا في تطبيقات هندسة الترحيل. توضح البيانات التجريبية:

• يحقق EMR النموذجي 100000 دورة كهربائية عند التيار المقنن، ويمتد إلى 500000 دورة في ظل ظروف الحمل الخفيف.
• في ظل ظروف مماثلة، يمكن لـ SSR أن يتحمل بسهولة عشرات الملايين من عمليات التبديل، حيث يتم تحديد عمره إلى حد كبير من خلال القدرة على تحمل الجهد والتبديد الحراري لمكونات أشباه الموصلات الخاصة به.

علاوة على ذلك، عادةً ما تتفوق أجهزة SSR على السجلات الطبية الإلكترونية في البيئات القاسية. على سبيل المثال، في سيناريوهات الرطوبة العالية أو الاهتزازات العالية، قد تتأكسد جهات اتصال EMR، أو ترتد، أو حتى تتعطل، في حين تظل SSRs غير متأثرة بالعوامل الميكانيكية.

اتجاهات التنمية المستقبلية

مع ظهور التصنيع الذكي، وإنترنت الأشياء، والطاقة الجديدة، يتطور الطلب على المرحلات في اتجاهات جديدة:

تحكم عالي التردد : بما أن معدات التشغيل الآلي تعتمد بشكل متزايد على التحكم عالي السرعة، فإن حصة سوق SSR سوف تستمر في التوسع.

الطاقة العالية والتحسين الحراري : سيؤدي التقدم في تكنولوجيا أشباه الموصلات إلى تقليل خسائر التوصيل تدريجيًا في أجهزة SSR الجديدة، مما يقلل الاعتماد على تبديد الحرارة.

المرحلات الذكية : قد تدمج المرحلات المستقبلية مراقبة الحالة، والحماية الذاتية، وقدرات الاتصال عن بعد، وتتطور نحو "الوحدات الذكية".

المرحلات الهجينة : من خلال الجمع بين قدرة الحمل الحالية العالية لـ EMR وأداء التحويل عالي السرعة لـ SSR، يتم تطوير المرحلات الهجينة من قبل عدد متزايد من الشركات المصنعة.
