مرحل W12 - مرحل طاقة عالي الأداء 40 أمبير للتحكم الصناعي وتطبيقات العاكس الكهروضوئي

في العالم الحديث للأتمتة الصناعية والطاقة المتجددة، يعد أداء مرحلات الطاقة أمرًا بالغ الأهمية لاستقرار المعدات وكفاءتها. ال تتابع W12 ، بفضل أدائه وموثوقيته المتميزة، فهو الخيار المثالي للتحكم الصناعي وتطبيقات العاكس الكهروضوئية. ستجد أدناه وصفًا تفصيليًا لمرحل W12، مما يمنحك نظرة ثاقبة على ميزاته وفوائده.

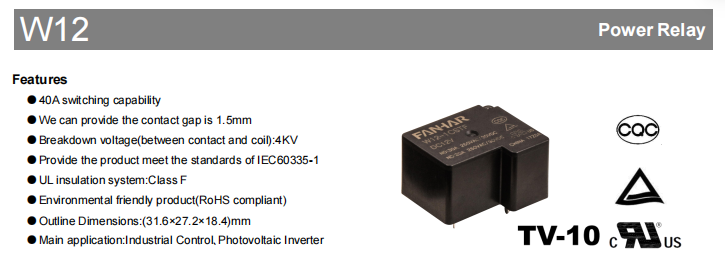

ميزات المنتج

قدرة التبديل 40 أمبير: يمكن لمرحل W12 التعامل مع الأحمال الحالية التي تصل إلى 40 أمبير، مما يلبي الاحتياجات الصناعية الصارمة.

جهد الانهيار العالي: يضمن جهد الانهيار 4KV (بين جهات الاتصال والملف) السلامة والموثوقية.

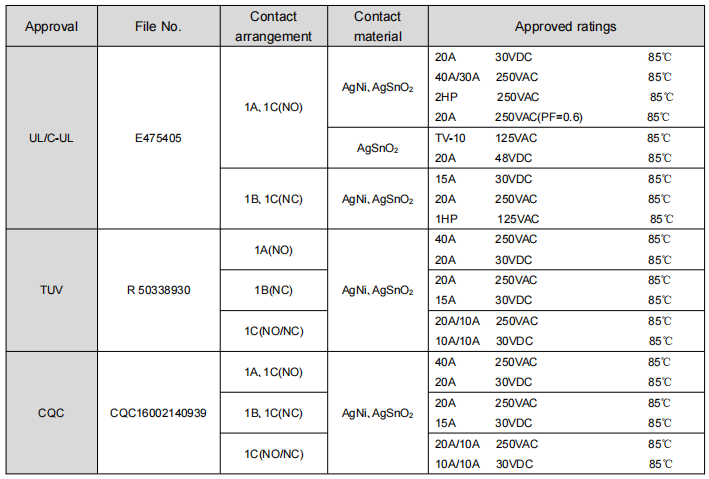

المعيار الدولي: المنتج يلبي معيار IEC60335-1، مما يضمن ملاءمته للسوق العالمية.

تصميم صديق للبيئة: متوافق مع RoHS، وصديق للبيئة، وصديق للأرض.

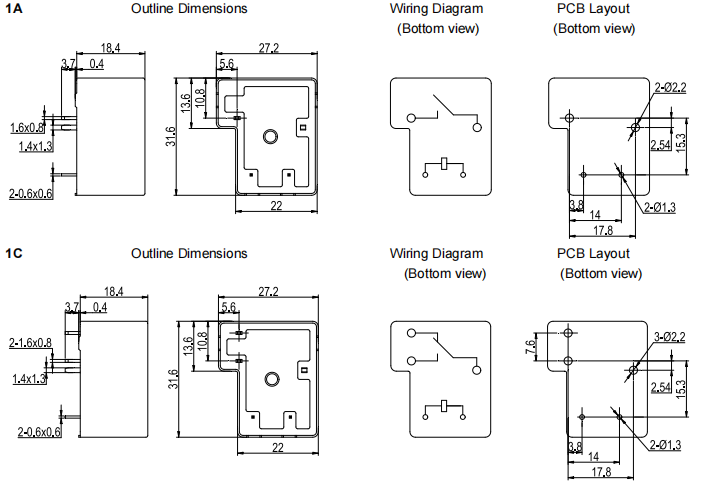

حجم صغير: الأبعاد الخارجية (31.6×27.2×18.4) ملم مما يسهل دمجه مع الأجهزة المختلفة.

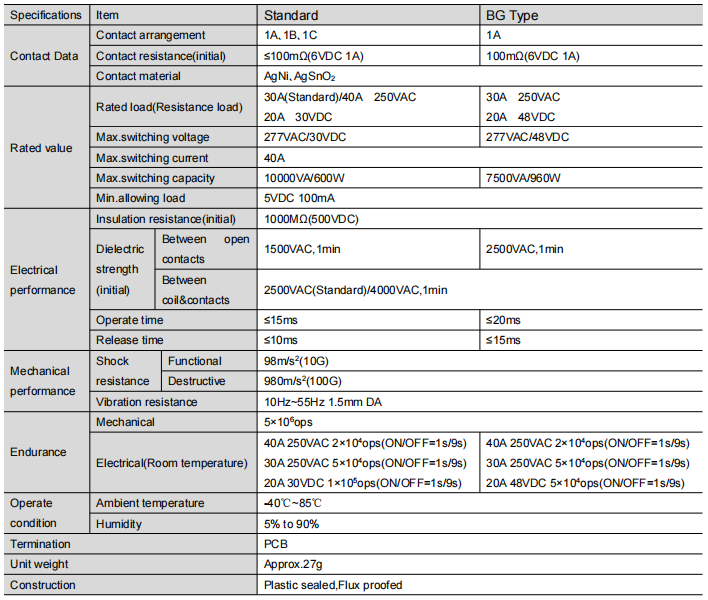

معلمات المنتج

نموذج الاتصال: 1A (مجموعة مفتوحة عادة)، 1B (مجموعة مغلقة عادة)، 1C (مجموعة تحويل)، للتكيف مع احتياجات تصميم الدوائر المختلفة.

يجب ألا تتجاوز مقاومة الاتصال الأولى 100mΩ (6VDC 1A) لضمان كفاءة نقل التيار.

مادة الاتصال: يتم استخدام AgNi وAgSnO2 لإعطاء الموصلية العالية والقدرة على التحمل.

تصنيف الحمل: حمل التحكم (مقاوم) 30 أمبير (قياسي) / 40 أمبير 250 فولت تيار متردد، 20 أمبير 30 فولت تيار مستمر كحد أقصى. تحويل الجهد 277VAC / 30VDC، كحد أقصى. التبديل الحالي 40A، كحد أقصى. قدرة التبديل 10000VA/600W.

نظرة عامة على الأداء

مقاومة العزل: القيمة الأولية تصل إلى 1000MΩ (500VDC)، مما يوفر عزلًا كهربائيًا قويًا.

جهد تحمل العزل الكهربائي: 1500 فولت تيار متردد بين جهات الاتصال المنفصلة، ​​دقيقة واحدة، 2500 فولت تيار متردد (قياسي) / 4000 فولت تيار متردد بين جهات الاتصال والملف، دقيقة واحدة.

وقت العمل: وقت الامتصاص لا يزيد عن 15 مللي ثانية، وقت التحرير لا يزيد عن 10 مللي ثانية، مما يضمن الاستجابة السريعة.

الأداء الميكانيكي: قادر على تحمل ما يصل إلى 98 م / ث² (10 جيجا) من الثبات وقوة 980 م / ث² (100 جم)، بالإضافة إلى اختبار الاهتزاز ذو السعة المزدوجة 10 هرتز ~ 55 هرتز 1.5 مم.

المتانة: عمر ميكانيكي يصل إلى 5 × 10^6 عمليات، وعمر كهربائي يصل إلى 2 × 10^4 عمليات في ظل ظروف محددة (تشغيل/إيقاف = 1 ثانية/9 ثوانٍ).

مجالات التطبيق

التحكم الصناعي: للتحكم في المحركات والمعدات الميكانيكية الأخرى على خطوط الإنتاج لضمان التشغيل الفعال للأتمتة الصناعية.

العاكسات الكهروضوئية: تستخدم في أنظمة الطاقة الشمسية الكهروضوئية للتحكم وتحويل التيار لتحسين كفاءة استخدام الطاقة.

الشبكة الذكية: تستخدم في أنظمة الشبكات الذكية للتوزيع الذكي وإدارة التيار.

محطات شحن المركبات الكهربائية: في محطات شحن المركبات الكهربائية، تستخدم للتحكم في التيار أثناء عملية الشحن لضمان السلامة والكفاءة.

معدات الأتمتة: في معدات الأتمتة المختلفة للتحكم الدقيق في التيار والجهد.

الاستنتاج

يعد مرحل W12 الخيار الأمثل للتحكم الصناعي ومعدات العاكس الكهروضوئية نظرًا لأدائه الممتاز ومجموعة واسعة من التطبيقات. سواء كنت تعمل في درجات حرارة شديدة أو في التطبيقات التي تتطلب تبديل تيار عالي، فإن W12 يوفر حلاً مستقرًا وآمنًا. اتصل بشركة Zhejiang Fanhar Electronics Co., Ltd. اليوم لمعرفة المزيد حول W12 ودع فريقنا المحترف يساعدك في اختيار نموذج التتابع الذي يناسب تطبيقك بشكل أفضل. معًا، دعونا نتحرك نحو مستقبل أتمتة صناعية أكثر كفاءة وموثوقية.
