الصفحة الرئيسية / أخبار / أخبار الصناعة / مرحل الطاقة الجديد من سلسلة W12T-50: حمل عالي، عزل عالي، مواصفات متعددة، مصمم لمعدات الطاقة الجديدة
قدرة عالية على تبديل الأحمال لتلبية احتياجات التحكم في التشغيل/الإيقاف لمعدات الطاقة الجديدة

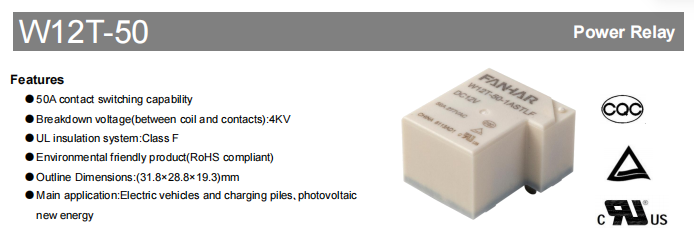

مع التطور السريع للسيارات الكهربائية، ومرافق الشحن، وأنظمة توليد الطاقة الكهروضوئية، تواجه المرحلات متطلبات أعلى لتبديل الموثوقية والاستقرار على المدى الطويل في تطبيقات الجهد العالي والتيار العالي. ال W12T-50 تم تصميم سلسلة مرحل الطاقة الجديدة خصيصًا للتحكم في تبديل الدوائر في قطاع الطاقة الجديد. إنها مناسبة لتبديل الدائرة الرئيسية والتحكم فيها في السيارات الكهربائية، وأكوام الشحن، ومحولات الطاقة الكهروضوئية، والمعدات المماثلة. يتميز المرحل بتصميم مدمج مثبت على ثنائي الفينيل متعدد الكلور بأبعاد خارجية تبلغ 31.8 × 28.8 × 19.3 ملم ووزن يبلغ حوالي 30 جرامًا. وهي متوفرة في ترتيبين للاتصال: 1A (واحد من النموذج A، مفتوح عادة) و1C (واحد من النموذج C، للتحويل)، مما يسمح بالاختيار المرن وفقًا لمتطلبات الدوائر المختلفة.
| المواصفات | البند | |
|---|---|---|
| بيانات الاتصال | ترتيب الاتصال | 1A､1C |
| مقاومة الاتصال (الأولي) | 50mΩ (6VDC 1A) | |
| مواد الاتصال | AgSnO 2 | |
| القيمة المقدرة | الحمل المقدر (حمل المقاومة) | رقم: 60 أمبير 277/250 فولت تيار متردد 50 أمبير 277/250 فولت تيار متردد 40 أمبير 277/250 فولت تيار متردد نورث كارولاينا: 20 أمبير 277/250 فولت تيار متردد |
| ماكس. تبديل الجهد | 277 فولت تيار متردد | |
| ماكس. التبديل الحالي | 50 أ | |
| القدرة القصوى للتبديل | 138 50 فولت أمبير | |
| الحد الأدنى المسموح به للتحميل | 5 فولت تيار مستمر 100 مللي أمبير |
تصميم عالي العزل لتعزيز السلامة التشغيلية للنظام
تعمل معدات الطاقة الجديدة في ظل ظروف الجهد العالي لفترات طويلة، مما يفرض متطلبات صارمة على أداء عزل المرحل. يعتمد W12T-50 نظام العزل من الفئة F UL. يبلغ جهد الانهيار بين الملف والملامسات 2500 فولت تيار متردد للنوع القياسي وما يصل إلى 4000 فولت تيار متردد للنوع عالي الجهد. تبلغ قوة العزل الكهربائي بين جهات الاتصال المفتوحة 1500 فولت تيار متردد لمدة دقيقة واحدة، وتكون مقاومة العزل الأولية ≥1000 MΩ (يتم قياسها عند 500 فولت تيار مستمر). تساعد ميزات التصميم هذه على تحسين العزل الكهربائي وتوفير حماية موثوقة لتشغيل النظام بشكل آمن ومستقر.
| الأداء الكهربائي | ||
|---|---|---|
| مقاومة العزل (الأولي) | 1000 ميجا أوم (500 فولت تيار مستمر) | |
| قوة عازلة (الأولي) | بين الاتصالات المفتوحة | 1500 فولت تيار متردد، 1 دقيقة |
| بين الملف والاتصالات | 2500 فولت تيار متردد (النوع القياسي)/4000 فولت تيار متردد، 1 دقيقة | |
| وقت التشغيل | ≥20 مللي ثانية | |
| وقت الافراج | ≥10 مللي ثانية | |
مستقرة وموثوقة، ومناسبة للبيئات الصناعية المعقدة
بالإضافة إلى الأداء الكهربائي، يؤكد W12T-50 أيضًا على الموثوقية الميكانيكية والقدرة على التكيف البيئي. يعمل المرحل بثبات ضمن نطاق درجة الحرارة المحيطة من -40 درجة مئوية إلى 85 درجة مئوية ونطاق الرطوبة من 5% إلى 90%. يصل عمره الميكانيكي إلى 5×10⁶ عمليات، مما يلبي متطلبات التشغيل المتكرر على المدى الطويل. يُظهر المنتج أيضًا مقاومة جيدة للصدمات (صدمة وظيفية 98 م/ث²، صدمة مدمرة 980 م/ث²) ومقاومة للاهتزاز (10 هرتز ~ 55 هرتز، سعة مزدوجة 1.5 مم)، مما يجعله مناسبًا للمعدات الموجودة على متن الطائرة وأنظمة التحكم الصناعية حيث تتطلب موثوقية عالية.
| الأداء الميكانيكي | مقاومة الصدمات | وظيفية | 98 م/ث² |
| مدمرة | 980 م/ث2 | ||
| مقاومة الاهتزاز | 10 هرتز ~ 55 هرتز 1.5 ملم دا | ||
| البيئة والتركيب | درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية | |
| الرطوبة | 5% ~ 90% | ||
| الإنهاء | PCB | ||
| الوزن | تقريبا. 30 جم | ||
| البناء | بلاستيك مختوم ومقاوم للتدفق | ||
خيارات متعددة لجهد الملف واستهلاك الطاقة لتناسب أنظمة التحكم المختلفة
لاستيعاب دوائر التحكم المختلفة، يتم تقديم W12T-50 في نسختين من استهلاك طاقة الملف: النوع القياسي والنوع الحساس. يحتوي النوع القياسي على استهلاك طاقة ملف يبلغ حوالي 1.2 وات، وهو متوفر في ستة تقييمات لجهد التيار المستمر: 5 فولت، 6.5 فولت، 12 فولت، 24 فولت، 48 فولت، و110 فولت. النوع الحساس يستهلك حوالي 0.9 واط ويغطي نفس نطاق الجهد. كلا الإصدارين لهما اختيار جهد أعلى ≥75% من الجهد المقنن وجهد التسرب ≥10% من الجهد المقنن. وقت التشغيل هو 20 مللي ثانية ووقت التحرير هو 10 مللي ثانية. يلبي تصميم الملف الموحد احتياجات أنظمة التحكم المختلفة ويسمح بالاختيار المرن بناءً على قدرة القيادة.
نوعان من الحماية ليناسب بيئات التشغيل المختلفة
يتوفر W12T-50 في نمطين من العلبة: محكم الغلق بالبلاستيك ومقاوم للتدفق. النوع البلاستيكي المغلق مغلق بالكامل، مما يمنع بشكل فعال دخول الغازات الضارة مثل H₂S، SO₂، NO₂، وكذلك الغبار. يوصى به للبيئات القاسية مثل المواقع الصناعية وأكوام الشحن الخارجية. النوع المقاوم للتدفق يمنع فقط اختراق التدفق أثناء اللحام وهو مناسب للمعدات الداخلية النظيفة. نصيحة الاختيار: بالنسبة للبيئات النظيفة، يوصى بالنوع المقاوم للتدفق؛ بالنسبة للبيئات غير النظيفة (التي تحتوي على H₂S، وSO₂، وNO₂، والغبار، والملوثات الأخرى)، فإن النوع المحكم الغلق بالبلاستيك هو الخيار المفضل.
تصميم مدمج لسهولة تكامل المعدات

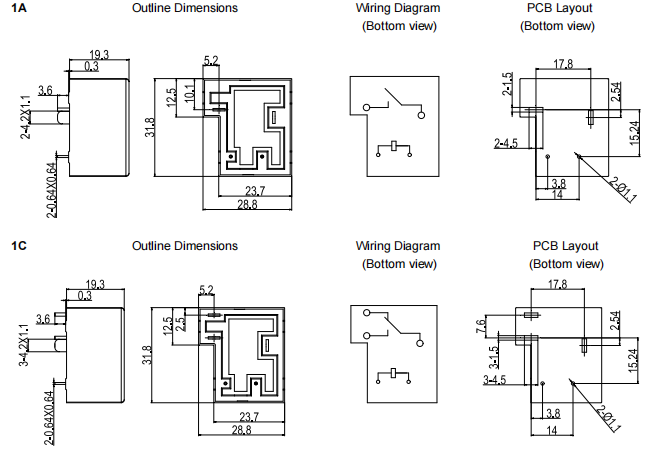

يعتمد W12T-50 تصميمًا مدمجًا موحدًا للمنصة بأبعاد خارجية تبلغ 31.8×28.8×19.3 ملم. بالنسبة للأبعاد التي لا تحتوي على تفاوتات محددة: الأبعاد ≥1 مم لها تفاوت قدره ±0.2 مم؛ الأبعاد > 1 مم و<5 مم لها تسامح قدره ±0.3 مم؛ الأبعاد ≥5 مم لها تسامح ± 0.5 مم. بالنسبة لتخطيطات ثنائي الفينيل متعدد الكلور، تكون الأبعاد غير المحددة دائمًا ±0.1 مم. تعمل أبعاد التركيب القياسية وتخطيطات الدبوس على تسهيل التكامل السريع وترقية المنتجات لمصنعي المعدات.
مجالات التطبيق النموذجية
بفضل قدرته العالية على تبديل الأحمال، وأداء العزل العالي، وتصميم المنصة الناضج، يمكن استخدام W12T-50 على نطاق واسع في المجالات التالية:
المركبات الكهربائية : التحكم في الدائرة الرئيسية في أنظمة إدارة البطاريات BMS
أكوام الشحن : حماية التشغيل/الإيقاف عند أطراف إخراج التيار المتردد/التيار المستمر
الطاقة الضوئية الجديدة : تبديل الدائرة في العاكسات وصناديق الدمج في هذه التطبيقات، يؤدي المرحل في المقام الأول وظائف مثل التحكم في الطاقة، وتبديل الدائرة الرئيسية، والتحويل المسبق التحكم في الشحن، مما يوفر حلول تحكم تيار مستقرة وموثوقة للنظام.
الأسئلة المتداولة
س1: ما هي مجالات التطبيق الرئيسية لـ W12T تتابع 50 سلسلة؟
يتم استخدام سلسلة W12T-50 بشكل رئيسي للتحكم في تبديل الدوائر في قطاع الطاقة الجديدة، بما في ذلك السيارات الكهربائية، وأكوام الشحن، والعاكسات الكهروضوئية، حيث تؤدي وظائف تبديل الدائرة الرئيسية والتحكم في الطاقة.
Q2: ما هي قدرة التحميل لـ W12T 50؟
بالنسبة لجهة الاتصال المفتوحة عادة (NO) تحت الحمل المقاوم 277/250 VAC، يتوفر التيار المقنن في ثلاثة مستويات: 40A، و50A، و60A. تم تصنيف جهة الاتصال المغلقة (NC) عادة عند 20 أمبير. الحد الأقصى لجهد التحويل هو 277 فولت تيار متردد، والحد الأقصى لتيار التحويل هو 50 أمبير، والحد الأقصى لقدرة التحويل 13850 فولت أمبير.
Q3: ما هو أداء العزل الذي يقوم به W12T 50 تقدم؟
إنها تعتمد نظام العزل من الفئة F UL. قوة العزل بين جهات الاتصال المفتوحة هي 1500 فولت تيار متردد/1 دقيقة؛ بين الملف والملامسات يكون 2500 فولت تيار متردد للنوع القياسي و4000 فولت تيار متردد للنوع العالي نوع الجهد. مقاومة العزل الأولية هي ≥1000 MΩ (عند 500 فولت تيار مستمر).
س 4: ما هو الفرق بين الأنواع البلاستيكية المختومة والمقاومة للتدفق، وكيفية الاختيار؟
النوع البلاستيكي المغلق مغلق بالكامل ويمكنه مقاومة الغازات المسببة للتآكل (H₂S، SO₂، NO₂) والغبار. النوع المقاوم للتدفق يمنع فقط دخول التدفق أثناء اللحام. بالنسبة للبيئات النظيفة، يوصى بالنوع المقاوم للتدفق؛ بالنسبة للبيئات غير النظيفة (التي تحتوي على H₂S، SO₂، NO₂، الغبار، وما إلى ذلك)، يوصى بالنوع المحكم بالبلاستيك.
س5: هل يمكن تبادل النوع القياسي والنوع الحساس؟
ولا يمكن تبادلها بشكل مباشر بسبب اختلاف مقاومة الملف واستهلاك الطاقة. يتطلب النوع القياسي تيارًا أعلى للمحرك، بينما يتطلب النوع الحساس تيارًا أقل. عند الاستبدال، يجب إعادة حساب معلمات قيادة الملف بناءً على قدرة دائرة القيادة.
