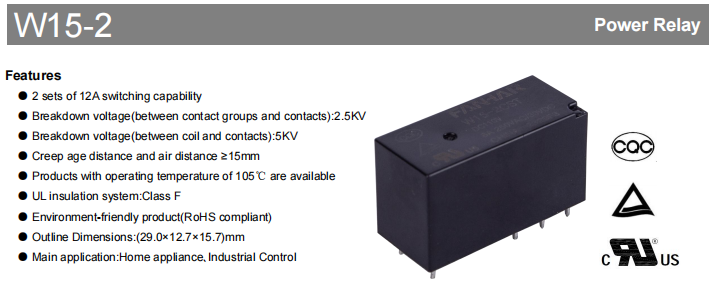

مرحل الطاقة W15-2

تتميز سلسلة W15-2 بأداء عالٍ تتابع الطاقة مخصص للاستخدام في تطبيقات التحكم في الحمل المتوسطة إلى العالية. تكمن في قلبه مجموعة مزدوجة، قدرة التبديل المستقلة 12 أمبير، والتي تمكن من التحكم في دائرتين بشكل موثوق، إما في وقت واحد أو بشكل فردي. وهذا يوفر حلاً مرنًا للأجهزة المنزلية وأنظمة التحكم الصناعية ومعدات التشغيل الآلي وأنظمة الطاقة. بفضل عزله الذي يتحمل الجهد الكهربي الذي يصل إلى 5 كيلو فولت، ونطاق درجة حرارة التشغيل الممتد من -40 درجة مئوية إلى 105 درجة مئوية والتصميم البيئي المتوافق مع RoHS، فإنه يوفر موثوقية عالية وعمر خدمة طويل في بيئات التطبيقات المتنوعة والمتطلبة.

المزايا الأساسية

تجمع سلسلة W15-2 بين الأداء المتميز والمتانة ضمن أبعادها الصغيرة التي تبلغ 29.0×12.7×15.7 ملم.

التحكم المستقل ثنائي القناة: تجمع سلسلة W15-2 بين الأداء المتميز والمتانة ضمن أبعادها الصغيرة التي تبلغ 29.0×12.7×15.7 ملم.

عزل كهربائي قوي: يتحمل الجهد الكهربي 5 كيلو فولت بين الملف وجهات الاتصال بشكل فعال يمنع التداخل ويحمي جانب التحكم في الجهد المنخفض.

متانة بيئية فائقة: يتم تقديمه في إصدار بدرجة حرارة عالية تبلغ 105 درجة مئوية مع خيارات إغلاق مقاومة للغبار والتلوث، كما أنه يتحمل الغبار الصناعي والرطوبة والغازات المسببة للتآكل (على سبيل المثال، H₂S، SO₂).

الامتثال البيئي العالمي: إنه متوافق تمامًا مع RoHS ويلبي معايير الإنتاج الأخضر ولوائح الوصول إلى الأسواق الدولية.

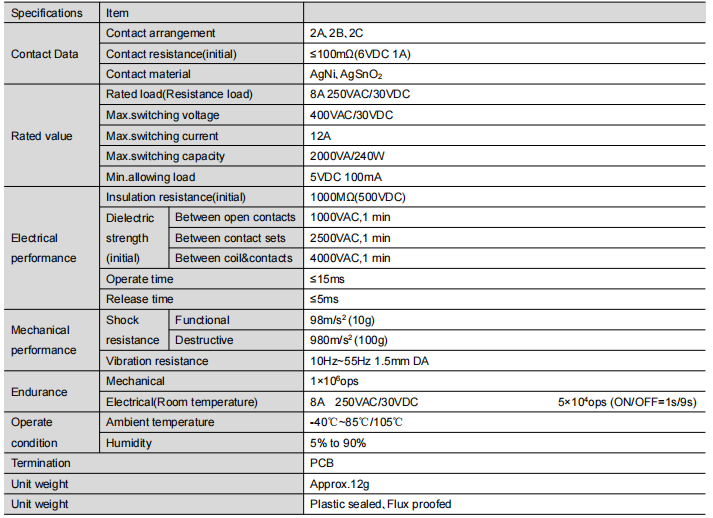

المواصفات الفنية التفصيلية

نظام الاتصال: مرن وموثوق

خيارات التكوين: هناك ثلاثة أنواع من النماذج: 2A (مفتوح عادةً)، 2B (مغلق عادةً)، و2C (متحول). ويمكن استخدامها لتلبية متطلبات التحكم المتنوعة.

علم المواد:

جهات اتصال AgNi: خيار متعدد الاستخدامات يوفر إمكانية التوصيل واستقرار الاتصال.

وصلات AgSnO₂: مثالية للأحمال الحثية مثل المحركات وملفات التتابع، وقد تم تصميم هذا المنتج للأحمال الصعبة ويتميز بمقاومة القوس والتآكل.

الأداء الكهربائي: الحد الأقصى لتصنيف الحمل هو 8 أمبير عند 250 فولت تيار متردد/30 فولت تيار مستمر، والحد الأقصى لسعة التحويل هو 12 أمبير/400 فولت تيار متردد، ومقاومة الاتصال الأولية هي 100 مللي أوم. وهذا يضمن التوصيل عالي الكفاءة.

حاجز العزل والسلامة

مقاومة العزل ≥1000MΩ (عند 500VDC).

قوة عازلة شاملة: 1000 فولت تيار متردد بين جهات الاتصال المفتوحة، و2500 فولت تيار متردد بين مجموعات الاتصال، و4000 فولت تيار متردد بين الملف وجهات الاتصال، كل ذلك لمدة دقيقة واحدة.

مسافة الزحف والتخليص ≥15 مم، مما يوفر عزلًا آمنًا عالي الموثوقية.

الأداء الميكانيكي والديناميكي

الاستجابة السريعة: يتم ضمان التحكم في الوقت الحقيقي فقط إذا كان توقيت التشغيل لا يزيد عن 15 مللي ثانية وتوقيت الإصدار لا يزيد عن 5 مللي ثانية.

عمر طويل: يصل طول العمر الميكانيكي إلى 1,000,000 عملية؛ يبقى التحمل الكهربائي لفترة طويلة تحت الحمل المقدر.

البناء القوي: يقاوم الاهتزاز (10-55 هرتز، سعة 1.5 ملم) والصدمات المدمرة التي تصل إلى 100 جرام، مما يجعله مناسبًا للظروف القاسية.

توافق الملف والمحرك

يستوعب 12 جهدًا كهربائيًا مشتركًا يتراوح من 3VDC إلى 110VDC، مما يسهل التكامل السلس مع وحدات التحكم المنطقية القابلة للبرمجة ووحدات التحكم السائدة.

أمثلة نموذجية: متغير 12VDC (جهد التشغيل ≥9.0VDC، مقاومة الملف 360Ω)؛ متغير 24VDC (جهد التشغيل ≥18.0VDC، مقاومة الملف 1440Ω)، كلاهما يُظهر استهلاكًا منخفضًا للطاقة يبلغ حوالي 400 ميجاوات.

تكوين القدرة على التكيف البيئي

درجة الحرارة: الإصدار القياسي: -40 درجة مئوية إلى 85 درجة مئوية؛ إصدار درجة الحرارة العالية: حتى 105 درجة مئوية.

الرطوبة: من 5% إلى 90% رطوبة نسبية.

خيارات الختم:

النوع المقاوم للتدفق: هذا المنتج مناسب للبيئات الداخلية النظيفة، مثل تلك الموجودة في الأجهزة الإلكترونية الاستهلاكية وأجهزة الاتصالات.

النوع البلاستيكي المختوم: هذا إلزامي للبيئات الصناعية والخارجية حيث يوجد تلوث بالغاز أو الغبار.

الشهادات العالمية، ضمانتك

تحمل سلسلة W15-2 الشهادات الدولية الرئيسية التي تمثل جواز سفرك إلى توزيع المنتجات العالمية.

شهادة UL/C-UL (E475405): تعترف بتصنيف الحمل 8A 250VAC/30VDC، وتدعم أحمال المحرك والإضاءة.

شهادة TUV (R 50332875): تغطي جميع تكوينات الاتصال، وتشهد حمل 12 أمبير وتشغيل بدرجة حرارة عالية تصل إلى 105 درجة مئوية.

شهادة CQC الصينية (CQC15002137649): تتوافق مع متطلبات شهادة المنتج الإلزامية الصينية.

نظام العزل: تضمن المواد العازلة من الفئة F (155 درجة مئوية) من UL أداءً ثابتًا في ظل ظروف درجات الحرارة المرتفعة الممتدة.

التطبيقات النموذجية ودليل الاختيار

مجالات التطبيق واسعة:

الأجهزة المنزلية: ضواغط مكيفات الهواء، محركات الغسالات، أجهزة التحكم في أجهزة المطبخ عالية الطاقة.

التحكم الصناعي: وحدات إخراج PLC، تشغيل/إيقاف المحرك، تبديل السخان.

معدات التشغيل الآلي: الأسلحة الآلية، والناقلات، والتحكم في خط التجميع.

إدارة الطاقة: تحويل نقل UPS، التحكم في العاكس الكهروضوئي، التحكم في دائرة كومة شحن EV.

دليل الاختيار الدقيق:

تنسيق النموذج: W15-2AST-XXX

انهيار الكود:

جهات الاتصال: 2A (NO)، 2B (NC)، 2C (CO)

الختم: لا شيء (مقاوم للتدفق)، S (مختوم من البلاستيك)

مادة الاتصال: صفر (AgNi)، T (AgSnO₂)

رمز خاص: على سبيل المثال، G (جهات اتصال مطلية بالذهب للإشارات الدقيقة)

جهد الملف: 3-110VDC اختياري

نصيحة الاختيار: اختر بدقة نوع الختم بناءً على وصف القدرة على التكيف البيئي وحالة الاستخدام المحددة الخاصة بك.

النقاط الرئيسية للتثبيت والاستخدام

التثبيت: تركيب المكونات في ثنائي الفينيل متعدد الكلور. يتم توفير مخططات تفصيلية للأسلاك والتخطيط (العرض السفلي). التسامح الموصى به لتخطيط ثنائي الفينيل متعدد الكلور: ±0.1 مم.

اللحام: لتجنب الضرر الحراري للعلبة المغلقة، يُنصح بإجراءات اللحام المنظمة لدرجة الحرارة.

ملاحظات الاستخدام:

تجنب التأثير الميكانيكي أو السقوط.

لا يُنصح باستخدامه في حالات الحمل المنخفض جدًا أقل من 5VDC (100 مللي أمبير).

الصيانة: يتم تحقيق العمر الافتراضي المتوقع عند التشغيل في ظل ظروف محددة. ويساعد التقييم المنتظم لحالة الاتصال ومدة التشغيل في الحفاظ على الأداء الأمثل.

الاستنتاج

يعد مرحل سلسلة W15-2، بما في ذلك قدرة التبديل المزدوجة 12A، والأداء العازل، ونطاق درجة الحرارة الواسع، والعديد من الشهادات الدولية، مكونًا موثوقًا به للعزل الكهربائي والتحكم في التطبيقات المنزلية والصناعية. إنه يوفر أداءً موثوقًا به على المدى الطويل في التطبيقات القياسية وفي البيئات القاسية التي تنطوي على درجات حرارة عالية أو تلوث.

إذا كنت بحاجة إلى أي معلومات فنية إضافية أو عينات أو مساعدة فيما يتعلق بالطلبات، فيرجى الاتصال بنا.
